蓄積された経験を基に、最適なコストと
技術リスクの回避を実現します
お客様に中古装置を安心して導入していただくために、創業以来エンジニ
アリング力を強化してきました。
製造ラインの移設から、既存ラインをカスタマイズする再構築化やリファ
ービッシュによる延命化まで、ワンストップで行える技術。
それが、ハイテック・システムズのエンジニアリング事業です。

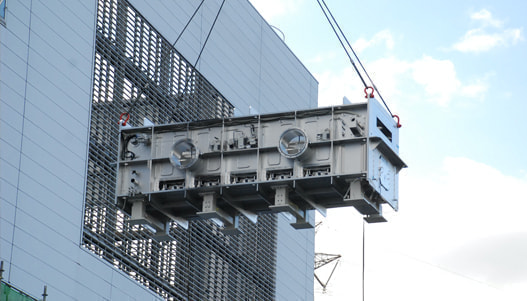

ライン移設エンジニアリング
工場の移設作業、解体から再組み立てまでを一括で請け負い
半導体・液晶装置の買収と共に各工程の単体装置から設備一式まで各種移設作業提供いたします。液晶装置においては初期世代から高世代製造装置に至るまでの移設を手掛けております。様々な移設作業を積み重ねてきた実績が弊社のノウハウになります。
ハイテック・システムズでは、お客様に合わせた移設プランをご用意しており、ご要望があれば国内から海外への移設や、海外から国内への移設も可能です。また移設後のアフターサービスも充実しており、大型の移設作業も安心してご依頼いただけます。

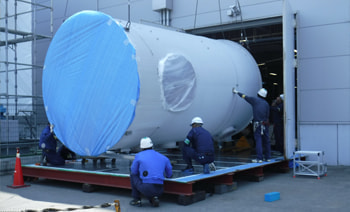

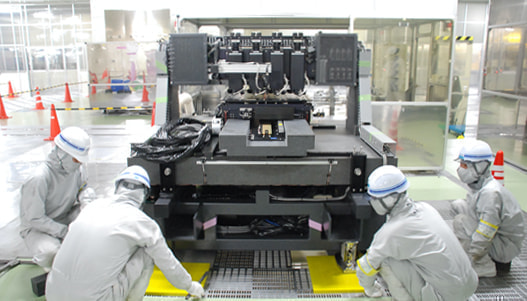

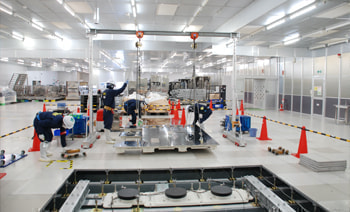

ライン移設エンジニアリングの作業
取引実績
再構築エンジニアリング
装置のリプレイスや、仕様変更まで柔軟に対応
再構築エンジニアリングはお客様のニーズに合わせて、装置ライン改造、単体装置の基板サイズの改造、インライン装置をオフライン仕様に変更等、様々の改造に伴うエンジニアリングを提供しております。
時代とともに、物の需要や仕様は変化していきます。携帯電話も折り畳み式のものからスマートフォンに移行したように、サイズや形も変わっていきます。過去の装置を活かし、別ラインへの組み換えや、単体機を組み合わせ一つのラインを構築するなどスピーディーに対応します。

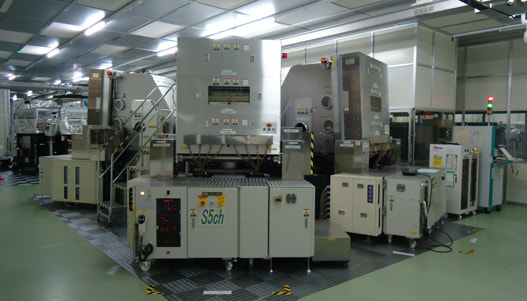

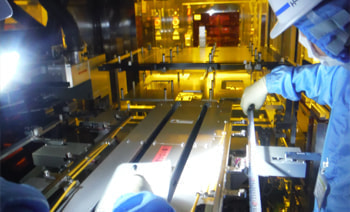

再構築エンジニアリングの作業
改造実績(一部実例)
分野 | 装置名称 | メーカー | 改造内容 |
LCD製造装置 | 露光装置(FX-803M) | N社 | サイズ改造(G4.5→G4) |
LCD製造装置 | 露光装置(FX-601F) | N社 | サイズ改造(G3.5→G2.5) |
LCD製造装置 | ドライエッチャー(HT-910) | T社 | サイズ改造(G4.5→G4) |
LCD製造装置 | 洗浄機 | 各社 | サイズ改造(G3.5→インチサイズ) |
LCD製造装置 | PECVD | A社 | 各種 |
半導体製造装置 | HDPCVD | A社 | プラズマ源レトロフィット |
半導体製造装置 | PECVD | A社 | Depo膜種変更 |
半導体製造装置 | i線ステッパー | N社 | ウェハーサイズ変更、オリフラ/ノッチ化 |
半導体製造装置 | G線/i線ステッパー | N社/C社 | チャンバー冷媒変更 |
半導体製造装置 | コーター | D社 | 搬送系変更 |

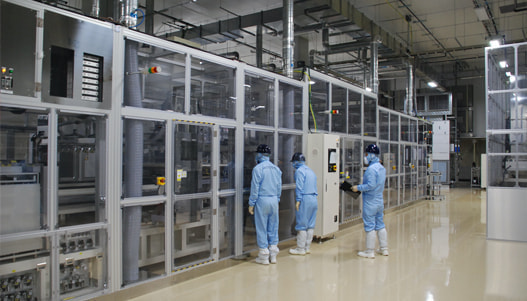

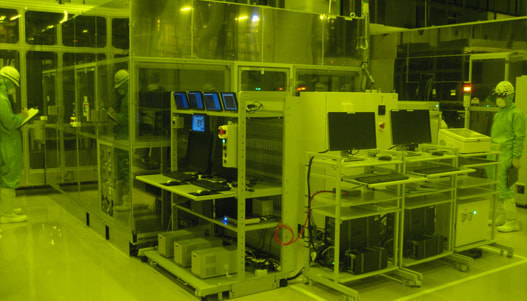

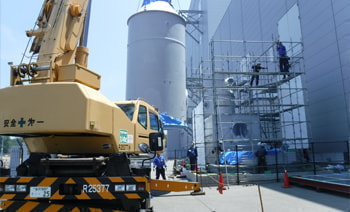

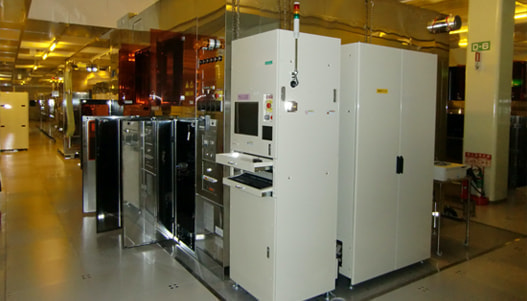

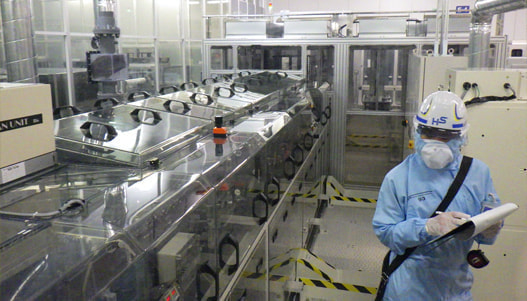

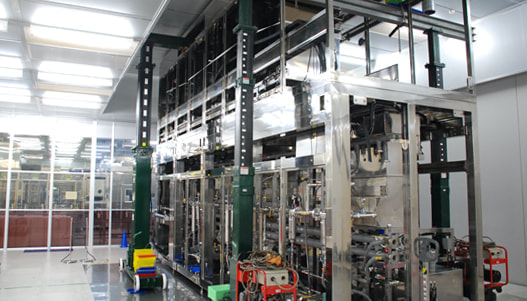

エンジニアリング業務 現場風景
リファービッシュエンジニアリング(再整備エンジニアリング)
様々なメーカー・装置に対応
稼働率の高い装置は定期的なオーバーホールやクリーンアップにより、装置の本来の機能を発揮いたします。
通常であればメーカーごとに依頼が必要ですが、ハイテック・システムズでは全てのメーカー分を一括で依頼でき、またメーカーよりも低コストでご依頼を承ることが可能です。

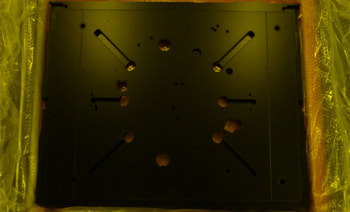

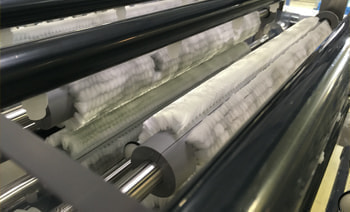

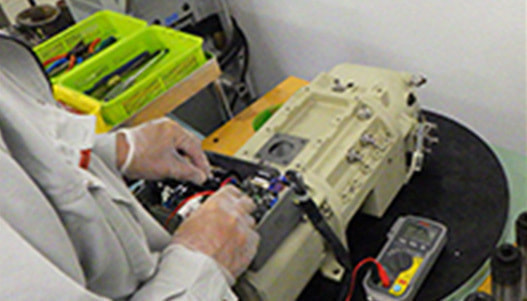

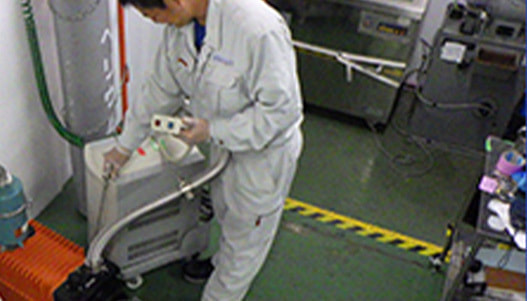

リファービッシュエンジニアリングの作業
撤去エンジニアリング
大型の装置から部品まで幅広く対応
工場を畳む場合、撤去作業だけで何十億とかかることも珍しくありません。ハイテック・システムズでは、独自のノウハウにより、装置ごと・部
品ごとに処理をします。廃棄量としては、全体の1%以下にまで削減することが可能です。
